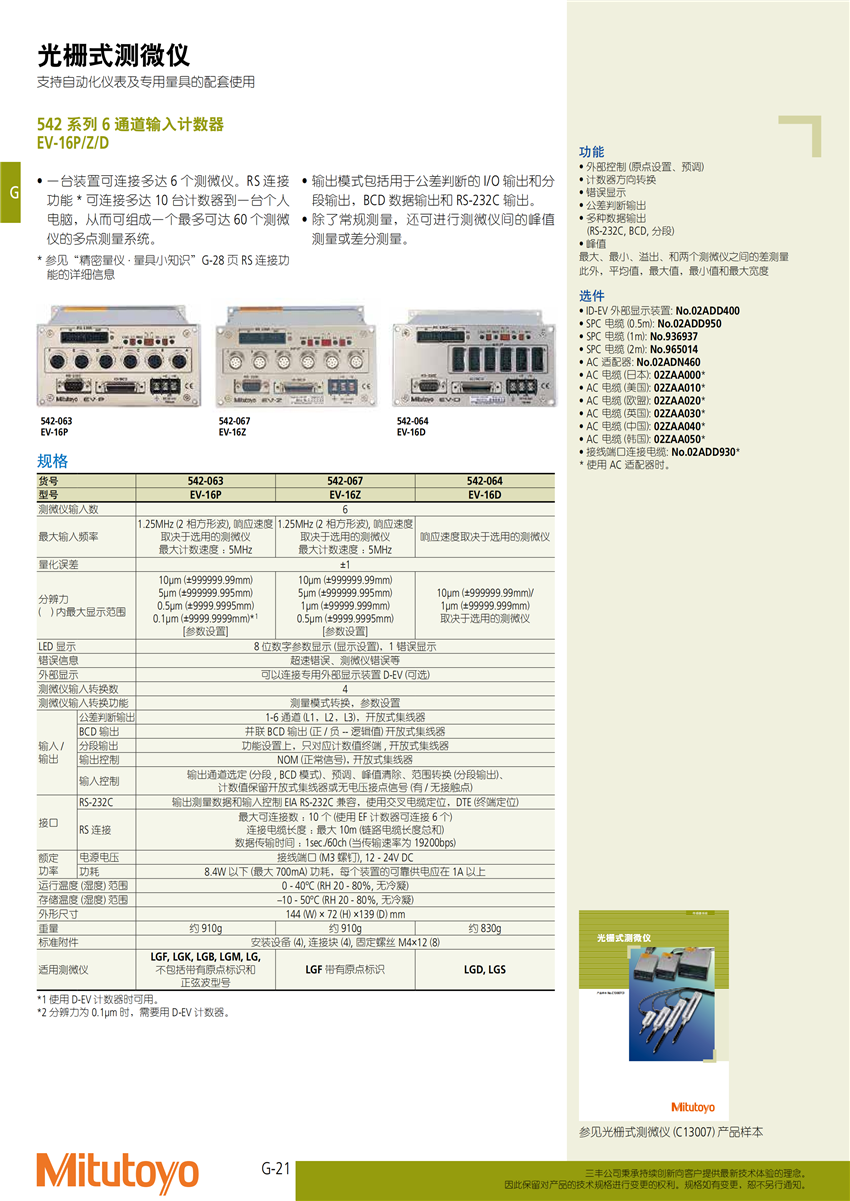

貨號

542-063

542-067

542-064

型號

EV-16P

EV-16Z

EV-16D

測微儀輸入數

6

最大輸入頻率

1.25MHz (2 相方形波),響應速度取決于選用的測微儀

最大計數速度 ：5MHz

1.25MHz (2 相方形波),響應速度取決于選用的測微儀

最大計數速度 ：5MHz

響應速度取決于選用的測微儀

量化誤差

±1

分辨力

( )內最大顯示范圍

10μm (±999999.99mm)

5μm (±999999.995mm)

0.5μm (±9999.9995mm)

0.1μm  (±9999.9999mm)*1

[參數設置]

10μm (±999999.99mm)

5μm (±999999.995mm)

1μm (±99999.999mm)

0.5μm (±9999.9995mm)

[參數設置]

10μm (±999999.99mm)/

1μm (±99999.999mm)

取決于選用的測微儀

LED顯示

8位數字參數顯示(顯示設置)，1錯誤顯示

錯誤信息

超速錯誤、測微儀錯誤等

外部顯示

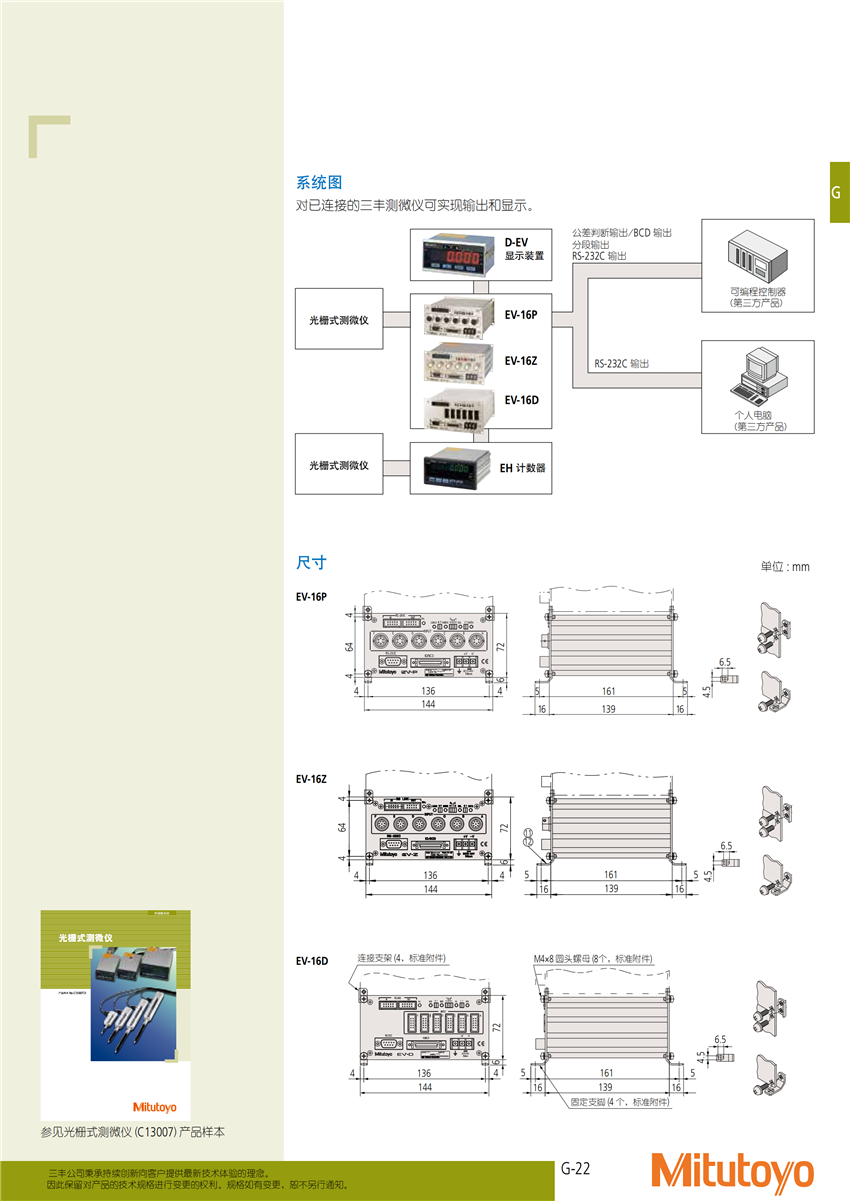

可以連接專用外部顯示裝置D-EV(可選)

測微儀輸入轉換數

4

測微儀輸入轉換功能

測量模式轉換，參數設置

輸入/

輸出

公差判斷輸出

1-6通道(L1，L2，L3)，開放式集線器

BCD輸出

并聯BCD輸出(正/負--邏輯值)開放式集線器

分段輸出

功能設置上，只對應計數值終端,開放式集線器

輸出控制

NOM(正常信號)，開放式集線器

輸入控制

輸出通道選定(分段, BCD模式)、預調、峰值清除、范圍轉換(分段輸出)、計數值保留開放式集線器或無電壓接點信號(有/無接觸點)

接口

RS-232C

輸出測量數據和輸入控制EIA RS-232C兼容，使用交叉電纜定位，DTE(終端定位)

RS連接

最大可連接數 ：10個(使用EF計數器可連接6個)連接電纜長度 ：最大10m(鏈路電纜長度總和)

數據傳輸時間 ：1sec./60ch(當傳輸速率為19200bps)

額定功率

電源電壓

接線端口(M3螺釘), 12 - 24V DC

功耗

8.4W以下(最大700mA)功耗，每個裝置的可靠供電應在1A以上

運行溫度(濕度)范圍

0 - 40oC(RH 20 - 80%,無冷凝)

存儲溫度(濕度)范圍

–10 - 50oC(RH 20 - 80%,無冷凝)

外形尺寸

144(W)×72(H)×139(D)mm

重量

約910g

約910g

約830g

標準附件

安裝設備(4),連接塊(4),固定螺絲M4×12(8)

適用測微儀

LGF, LGK, LGB, LGM, LG,

不包括帶有原點標識和

正弦波型號

LGF帶有原點標識

LGD, LGS
