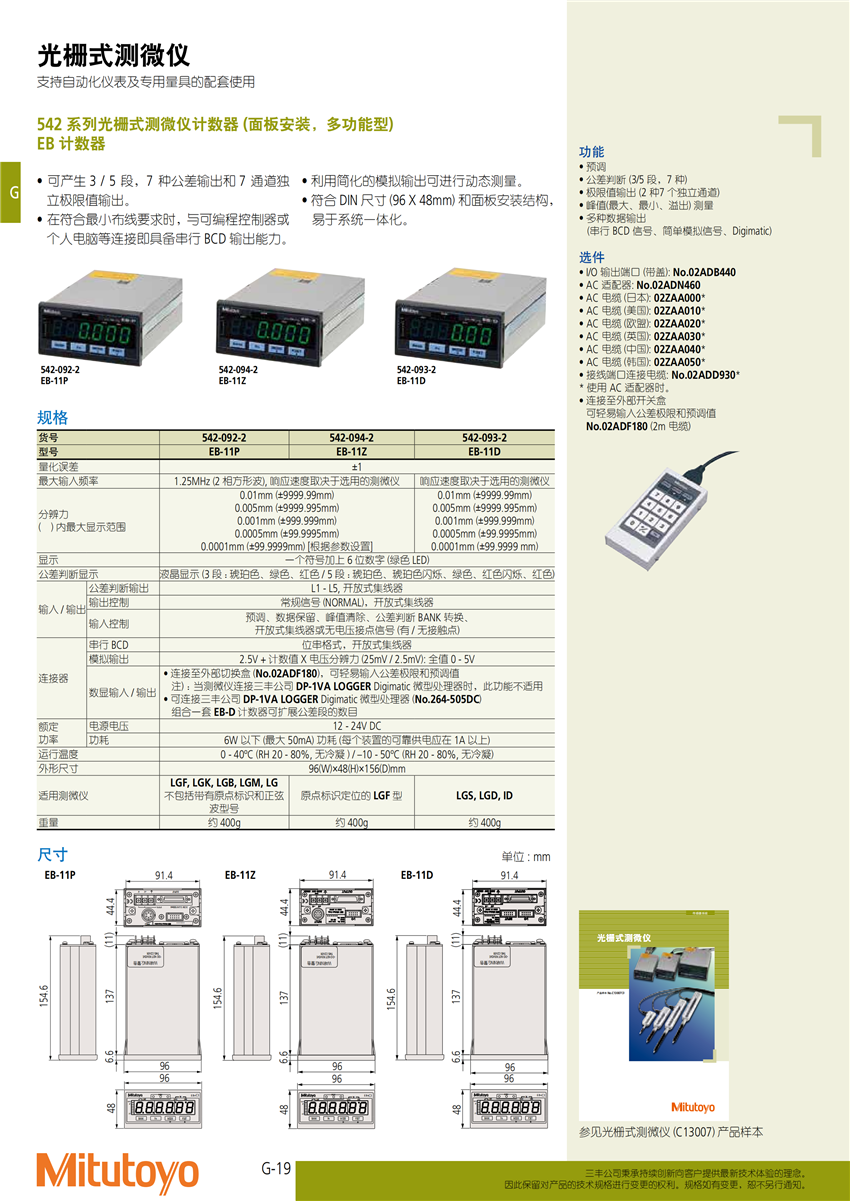

貨號

542-092-2

542-094-2

542-093-2

型號

EB-11P

EB-11Z

EB-11D

量化誤差

±1

最大輸入頻率

1.25MHz(2相方形波),響應速度取決于選用的測微儀

響應速度取決于選用的測微儀

分辨力

( )內最大顯示范圍

0.01mm(±9999.99mm)

0.005mm (±9999.995mm)

0.001mm (±999.999mm)

0.0005mm (±99.9995mm)

0.0001mm(±99.9999mm)[根據參數設置]

0.01mm(±9999.99mm)

0.005mm (±9999.995mm)

0.001mm (±999.999mm)

0.0005mm (±99.9995mm)

0.0001mm  (±99.9999 mm)

顯示

一個符號加上6位數字(綠色LED)

公差判斷顯示

液晶顯示(3 段：琥珀色、綠色、紅色/ 5 段：琥珀色、琥珀色閃爍、綠色、紅色閃爍、紅色)

輸入/輸出

公差判斷輸出

L1 - L5,開放式集線器

輸出控制

常規(guī)信號(NORMAL)，開放式集線器

輸入控制

預調、數據保留、峰值清除、公差判斷BANK轉換、開放式集線器或無電壓接點信號(有/無接觸點)

連接器

串行BCD

位串格式，開放式集線器

模擬輸出

2.5V +計數值X電壓分辨力(25mV / 2.5mV):全值0 - 5V

數顯輸入/輸出

? 連接至外部切換盒(No.02ADF180)，可輕易輸入公差極限和預調值

注)：當測微儀連接三豐公司DP-1VA LOGGERDigimatic微型處理器時，此功能不適用

? 可連接三豐公司DP-1VA LOGGER Digimatic 微型處理器(No.264-505DC)

組合一套EB-D計數器可擴展公差段的數目

額定功率

電源電壓

12 - 24V DC

功耗

6W以下(最大50mA)功耗(每個裝置的可靠供電應在1A以上)

運行溫度

0 - 40oC(RH 20 - 80%,無冷凝)/–10 - 50oC(RH 20 - 80%,無冷凝)

外形尺寸

96(W)×48(H)×156(D)mm

適用測微儀

LGF, LGK, LGB, LGM, LG

不包括帶有原點標識和正弦

波型號

原點標識定位的LGF型

LGS, LGD, ID

重量

約400g

約400g

約400g

名稱

  貨號

  宣傳冊

  操作說明書

  清單

 EB 計數器

 542-094-2

/

名稱

  貨號

  保修天數

  說明

 EB 計數器

  542-094-2
