閃測儀VX3200D

　VX3000系列閃測儀采用雙遠心高分辨率光學鏡頭，結合高精度圖像分析算法，并融入一鍵閃測原理。CNC模式下，只需按下啟動鍵，儀器即可根據工件的形狀自動定位測量對象、匹配模板、測量評價、報表生成，真正實現一鍵式快速精準測量。

品　牌

CHOTEST

貨號

VX3200D

庫　存

庫存1000件

價　格

詢價 * 本價格含13%增值稅費

促　銷

服　務

√中國總代理
√包郵
√增值稅票
√7*15服務

收藏商品

聯系客服

對比

CHOTEST

資料查閱

參數 報價單電子合同視頻宣傳冊操作說明

大家還買了什么

正品承諾

閃測儀VX3200D詳細評價
規格參數
曬單評價
購買咨詢

詳細信息

一、產品簡介

VX3000閃測儀

二、產品優勢

傳統測量儀器如投影儀、影像測量儀、工具顯微鏡、輪廓儀、游標卡尺、千分尺等，在測量時面臨諸多問題，如：測量對象的定位、原點定位費時，批量測量操作時間長，不同測量人員導致測量結果不同，數據統計管理繁雜等。 VX3000系列閃測儀將掃清傳統測量儀器在檢測方面的難題，其優勢為：

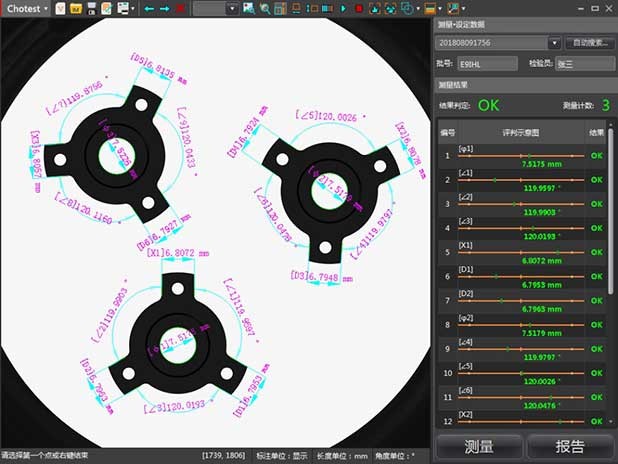

一鍵閃測，批量更快

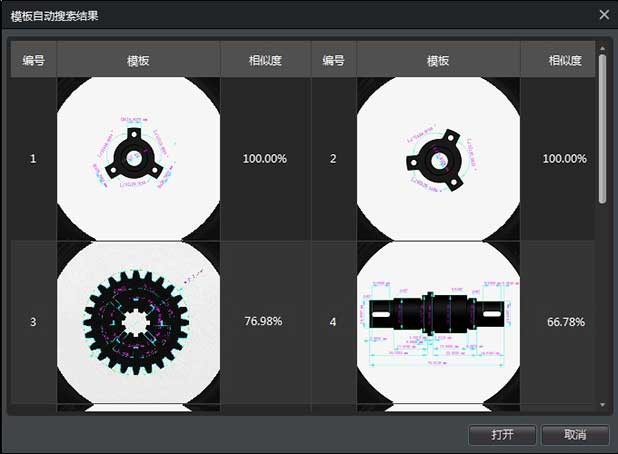

1．任意擺放產品，無需夾具定位，儀器自動識別，自動匹配模板，一鍵測量；

2．最多可同時測量512個部位；

3．支持CAD圖紙導入，一鍵自動匹配測量；

4．CNC模式下，可快速精確地進行批量測量。

超大視場，效率更高

1. 采用超大鏡頭，視場高達190mm~230mm；

2. 支持手機中框等大尺寸工件一次測量。

計算精準，穩定可靠

1．高分辨率鏡頭，1%亞像素圖像處理，高精度算法分析；

2．自動對焦，排除人為測量操作干擾，且重復聚焦一致性高；

3．自動識別測量部位，每次都能獲得統一穩定的測量結果。

操作簡單，輕松無憂

1．任何人都能很快上手，無需復雜培訓；

2．簡潔的操作界面，任何人都能輕松設定和測量；

3．測量現場立即評價測量尺寸偏差，一鍵生成統計分析、檢測結果報告等。

功能豐富，自動報表

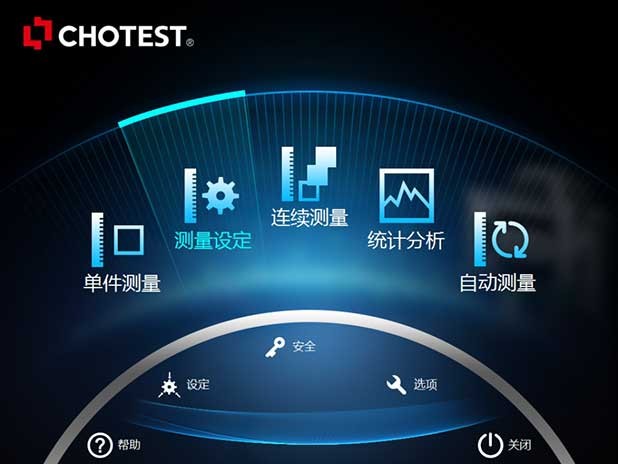

1．軟件分為測量設定、單件測量、CNC測量、自動測量、統計分析五大功能模塊；

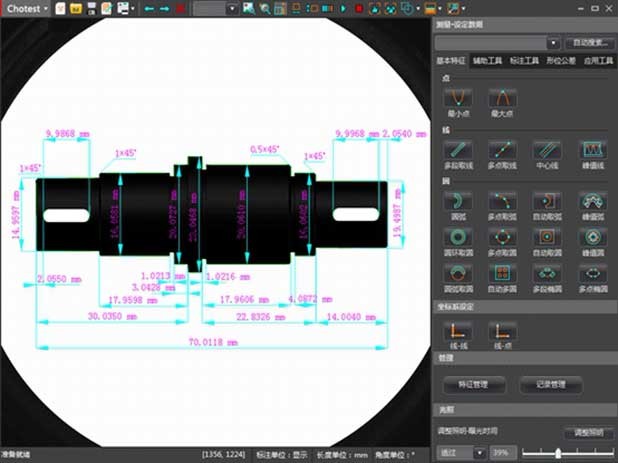

2．提供多達80種提取分析工具，包括【特征提取】工具（如最值點、中心線、圓弧、峰值圓等），【輔助工具】（如任意點線圓、擬合直線、擬合圓、切線、內切圓等），【智能標注】工具，【形位公差】工具，特殊【應用工具】（如倒角、圓角、節距距離、節距角度、圓徑十字、槽孔、螺紋、彈簧、密封圈等）；

3．自動輸出SPC分析報告，可輸出統計值（如CA、PPK、CPK、PP等）及控制圖（如均值與極差圖、均值與標準差圖、中位數與極差圖、單值與移動極差圖）。

三、應用案例

華為5G設備配套散熱片測量

機械零件測量

汽車零部件快速測量

多種工件任意測量

人體醫學材料測量

電氣行業斷路器內外尺寸測量

機加行業加工件批量測量

航空零件檢測

磁材測量

四、技術規格

表1：

型號		VX3030	VX3100	VX3200
圖像傳感器		500萬像素CMOS
顯示器	機身顯示器	10.4英寸 LCD顯示器（XGA：1024×768）
	外接顯示器	24英寸 LCD顯示器（XGA：1920×1080）
受光鏡頭		雙遠心鏡頭
照明系統	落射系統	四分割照明（白光）
	透射系統	遠心透過照明（綠色）
視野mm		20×L120	Φ100×L200	200×200 （4角R50）
重復精度μm		±1μm	±2μm
測量精度μm	無拼接*1	±2μm	±5μm
	有拼接*2	±(4+0.02L) μm	±(7+0.02L)μm
測量軟件		VisionX
顯示分辨率		0.1μm
支持觸發測頭		不支持		支持
XY電動座標臺	X移動范圍	100mm
	Y移動范圍	————————————		100mm
	承重	2kg	2kg	5kg
Z向移動范圍		35mm(電動)		75mm(電動)
外形尺寸(L×W×H) mm		500×260×635	500×260×635	500×325×700
重量		30kg	31kg	40kg
工作電源		AC220V/50Hz
工作環境		溫度10℃~35℃，濕度30~80%，振動<0.002g，低于15Hz

*1 在調焦位置，使用環境溫度為+20℃±1.0℃時

*2 在調焦位置，使用環境溫度為+20℃±1.0℃時、載物臺上搭載重量為1kg以下、L為載物臺移動量

表2：

型號			VX3030D	VX3100D	VX3200D
圖像傳感器			500萬像素CMOS
顯示器	機身顯示器		10.4英寸 LCD顯示器（XGA：1024×768）
	外接顯示器		24英寸 LCD顯示器（XGA：1920×1080）
受光鏡頭			雙遠心鏡頭
照明系統	落射系統		四分割照明（白光）
	透射系統		遠心透過照明（綠色）
視野mm	廣視野		20×L120	Φ100×L200	200×200 （4角R50）
	高精度		6×L106	20×L120	120×120
重復精度	廣視野		±0.5μm	±2μm
	高精度		±0.1μm	±1μm
測量精度μm	無拼接*1	廣視野	±2μm	±5μm
		高精度	±0.7μm	±2μm
	有拼接*2	廣視野	±(4+0.02L)μm	±(7+0.02L)μm
		高精度	±(2+0.02L)μm	±(4+0.02L)μm
測量軟件			VisionX
顯示分辨率			0.1μm
支持觸發測頭			不支持		支持
XY電動座標臺	X移動范圍		100mm
	Y移動范圍		————————		100mm
	承重		2kg	2kg	5kg
Z向移動范圍			35mm(電動)		75mm(電動)
外形尺寸(L×W×H) mm			500×260×635	500×260×720	500×325×760
重量			30kg	31kg	41kg
工作電源			AC220V/50Hz
工作環境			溫度10℃~35℃，濕度30~80%，振動<0.002g，低于15Hz

*1 在調焦位置，使用環境溫度為+20℃±1.0℃時

*2 在調焦位置，使用環境溫度為+20℃±1.0℃時、載物臺上搭載重量為1kg以下、L為載物臺移動量

懇請注意：因市場發展和產品開發的需要，本產品資料中有關內容可能會根據實際情況隨時更新或修改，恕不另行通知，不便之處敬請諒解。

對比

閃測儀VX3200D規格參數Specs

型號			VX3030D	VX3100D	VX3200D
圖像傳感器			500萬像素CMOS
顯示器	機身顯示器		10.4英寸 LCD顯示器（XGA：1024×768）
	外接顯示器		24英寸 LCD顯示器（XGA：1920×1080）
受光鏡頭			雙遠心鏡頭
照明系統	落射系統		四分割照明（白光）
	透射系統		遠心透過照明（綠色）
視野mm	廣視野		20×L120	Φ100×L200	200×200
					（4角R50）
	高精度		6×L106	20×L120	120×120
重復精度	廣視野		±0.5μm	±2μm
	高精度		±0.1μm	±1μm
測量精度μm	無拼接*1	廣視野	±2μm	±5μm
		高精度	±0.7μm	±2μm
	有拼接*2	廣視野	±(4+0.02L)μm	±(7+0.02L)μm
		高精度	±(2+0.02L)μm	±(4+0.02L)μm
測量軟件			VisionX
顯示分辨率			0.1μm
支持觸發測頭			不支持		支持
XY電動座標臺	X移動范圍		100mm
	Y移動范圍		————————		100mm
	承重		2kg	2kg	5kg
Z向移動范圍			35mm(電動)		75mm(電動)
外形尺寸(L×W×H) mm			500×260×635	500×260×720	500×325×760
重量			30kg	31kg	41kg
工作電源			AC220V/50Hz
工作環境			溫度10℃~35℃，濕度30~80%，振動<0.002g，低于15Hz
