閃測儀VX3200
VX3000系列閃測儀采用雙遠心高分辨率光學鏡頭，結合高精度圖像分析算法，并融入一鍵閃測原理。CNC模式下，只需按下啟動鍵，儀器即可根據工件的形狀自動定位測量對象、匹配模板、測量評價、報表生成，真正實現一鍵式快速精準測量。
CHOTEST - √中國總代理
- √包郵
- √增值稅票
- √7*15服務
詳細信息
一、產品簡介
VX3000系列閃測儀采用雙遠心高分辨率光學鏡頭，結合高精度圖像分析算法，并融入一鍵閃測原理。CNC模式下，只需按下啟動鍵，儀器即可根據工件的形狀自動定位測量對象、匹配模板、測量評價、報表生成，真正實現一鍵式快速精準測量。
VX3000閃測儀
二、產品優勢
傳統測量?jī)x器如投影儀、影像測量?jī)x、工具顯微鏡、輪廓儀、游標卡尺、千分尺等，在測量時面臨諸多問題，如：測量對象的定位、原點定位費時，批量測量操作時間長，不同測量人員導致測量結果不同，數據統計管理繁雜等。 VX3000系列閃測儀將掃清傳統測量?jī)x器在檢測方面的難題，其優勢為：

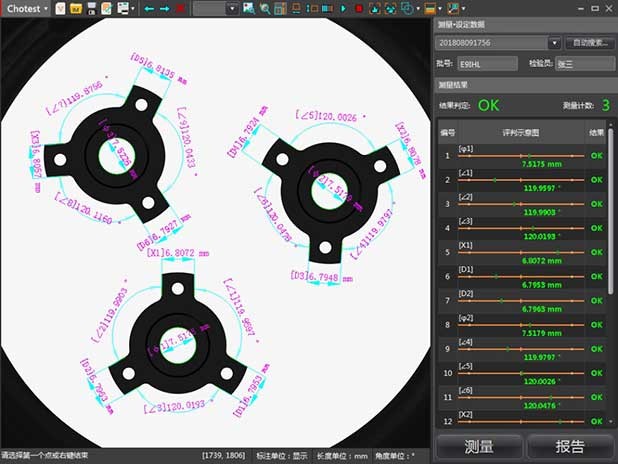

一鍵閃測，批量更快

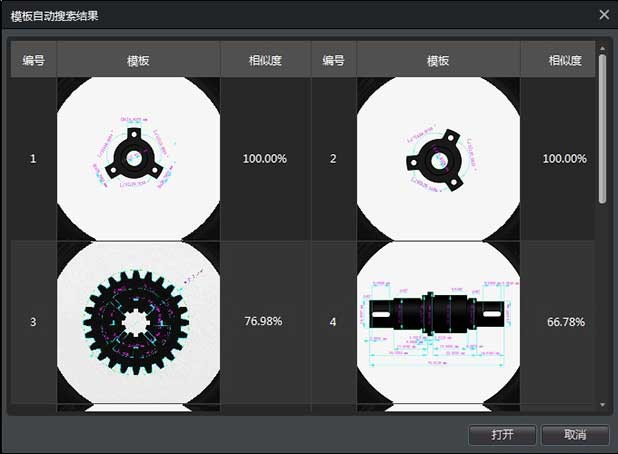

1．任意擺放產品，無需夾具定位，儀器自動識別，自動匹配模板，一鍵測量；
2．最多可同時測量512個部位；
3．支持CAD圖紙導入，一鍵自動匹配測量；
4．CNC模式下，可快速精確地進行批量測量。
超大視場，效率更高
1. 采用超大鏡頭，視場高達190mm~230mm；
2. 支持手機中框等大尺寸工件一次測量。
計算精準，穩定可靠
1．高分辨率鏡頭，1%亞像素圖像處理，高精度算法分析；
2．自動對焦，排除人為測量操作干擾，且重復聚焦一致性高；
3．自動識別測量部位，每次都能獲得統一穩定的測量結果。
操作簡單，輕松無憂
1．任何人都能很快上手，無需復雜培訓；
2．簡潔的操作界面，任何人都能輕松設定和測量；
3．測量現場立即評價測量尺寸偏差，一鍵生成統計分析、檢測結果報告等。
功能豐富，自動報表

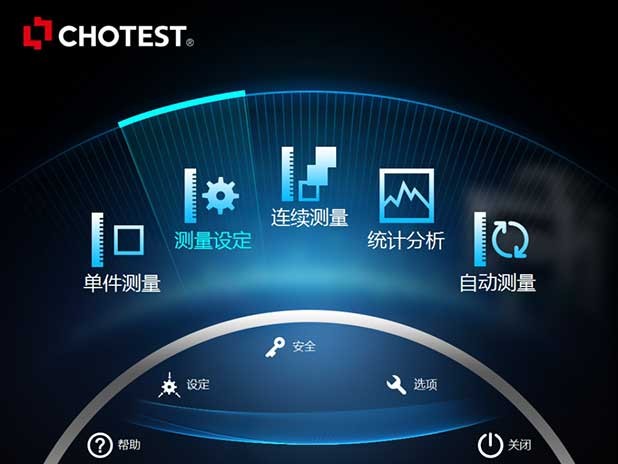

1．軟件分為測量設定、單件測量、CNC測量、自動測量、統計分析五大功能模塊；
2．提供多達80種提取分析工具，包括【特征提取】工具（如最值點、中心線、圓弧、峰值圓等），【輔助工具】（如任意點線圓、擬合直線、擬合圓、切線、內切圓等），【智能標注】工具，【形位公差】工具，特殊【應用工具】（如倒角、圓角、節距距離、節距角度、圓徑十字、槽孔、螺紋、彈簧、密封圈等）；
3．自動輸出SPC分析報告，可輸出統計值（如CA、PPK、CPK、PP等）及控制圖（如均值與極差圖、均值與標準差圖、中位數與極差圖、單值與移動極差圖）。
三、應用案例
|
華為5G設備配套散熱片測量 |
機械零件測量 |
|
汽車零部件快速測量 |
多種工件任意測量 |
|
人體醫學材料測量 |
電氣行業斷路器內外尺寸測量 |
|
機加行業加工件批量測量 |
航空零件檢測 |
|
磁材測量 |
四、 技術規格
表1：
|
型號 |
VX3030 |
VX3100 |
VX3200 |
|
|
圖像傳感器 |
500萬像素CMOS |
|||
|
顯示器 |
機身顯示器 |
10.4英寸 LCD顯示器（XGA：1024×768） |
||
|
外接顯示器 |
24英寸 LCD顯示器（XGA：1920×1080） |
|||
|
受光鏡頭 |
雙遠心鏡頭 |
|||
|
照明系統 |
落射系統 |
四分割照明（白光） |
||
|
透射系統 |
遠心透過照明（綠色） |
|||
|
視野mm |
20×L120 |
Φ100×L200 |
200×200 （4角R50） |
|
|
重復精度μm |
±1μm |
±2μm |
||
|
測量精度μm |
無拼接*1 |
±2μm |
±5μm |
|
|
有拼接*2 |
±(4+0.02L) μm |
±(7+0.02L)μm |
||
|
測量軟件 |
VisionX |
|||
|
顯示分辨率 |
0.1μm |
|||
|
支持觸發測頭 |
不支持 |
支持 |
||
|
XY電動座標臺 |
X移動范圍 |
100mm |
||
|
Y移動范圍 |
———————————— |
100mm |
||
|
承重 |
2kg |
2kg |
5kg |
|
|
Z向移動范圍 |
35mm(電動) |
75mm(電動) |
||
|
外形尺寸(L×W×H) mm |
500×260×635 |
500×260×635 |
500×325×700 |
|
|
重量 |
30kg |
31kg |
40kg |
|
|
工作電源 |
AC220V/50Hz |
|||
|
工作環境 |
溫度10℃~35℃，濕度30~80%，振動<0.002g，低于15Hz |
|||
*2 在調焦位置，使用環境溫度為+20℃±1.0℃時、載物臺上搭載重量為1kg以下、L為載物臺移動量
表2：
|
型號 |
VX3030D |
VX3100D |
VX3200D |
|||
|
圖像傳感器 |
500萬像素CMOS |
|
||||
|
顯示器 |
機身顯示器 |
10.4英寸 LCD顯示器（XGA：1024×768） |
|
|||
|
外接顯示器 |
24英寸 LCD顯示器（XGA：1920×1080） |
|
||||
|
受光鏡頭 |
雙遠心鏡頭 |
|
||||
|
照明系統 |
落射系統 |
四分割照明（白光） |
|
|||
|
透射系統 |
遠心透過照明（綠色） |
|
||||
|
視野mm |
廣視野 |
20×L120 |
Φ100×L200 |
200×200 （4角R50） |
||
|
高精度 |
6×L106 |
20×L120 |
120×120 |
|||
|
重復精度 |
廣視野 |
±0.5μm |
±2μm |
|||
|
高精度 |
±0.1μm |
±1μm |
||||
|
測量精度μm |
無拼接*1 |
廣視野 |
±2μm |
±5μm |
||
|
高精度 |
±0.7μm |
±2μm |
||||
|
有拼接*2 |
廣視野 |
±(4+0.02L)μm |
±(7+0.02L)μm |
|||
|
高精度 |
±(2+0.02L)μm |
±(4+0.02L)μm |
||||
|
測量軟件 |
VisionX |
|
||||
|
顯示分辨率 |
0.1μm |
|
||||
|
支持觸發測頭 |
不支持 |
支持 |
||||
|
XY電動座標臺 |
X移動范圍 |
100mm |
|
|||
|
Y移動范圍 |
———————— |
100mm |
||||
|
承重 |
2kg |
2kg |
5kg |
|||
|
Z向移動范圍 |
35mm(電動) |
75mm(電動) |
||||
|
外形尺寸(L×W×H) mm |
500×260×635 |
500×260×720 |
500×325×760 |
|||
|
重量 |
30kg |
31kg |
41kg |
|||
|
工作電源 |
AC220V/50Hz |
|
||||
|
工作環境 |
溫度10℃~35℃，濕度30~80%，振動<0.002g，低于15Hz |
|
||||
*2 在調焦位置，使用環境溫度為+20℃±1.0℃時、載物臺上搭載重量為1kg以下、L為載物臺移動量
懇請注意：因市場發展和產品開發的需要，本產品資料中有關內容可能會根據實際情況隨時更新或修改，恕不另行通知，不便之處敬請諒解
閃測儀VX3200規格參數Specs
| 型號 | VX3030 | VX3100 | VX3200 | |
| 圖像傳感器 | 500萬像素CMOS | |||
| 顯示器 | 機身顯示器 | 10.4英寸 LCD顯示器（XGA：1024×768） | ||
| 外接顯示器 | 24英寸 LCD顯示器（XGA：1920×1080） | |||
| 受光鏡頭 | 雙遠心鏡頭 | |||
| 照明系統 | 落射系統 | 四分割照明（白光） | ||
| 透射系統 | 遠心透過照明（綠色） | |||
| 視野mm | 20×L120 | Φ100×L200 | 200×200 | |
| （4角R50） | ||||
| 重復精度μm | ±1μm | ±2μm | ||
| 測量精度μm | 無拼接*1 | ±2μm | ±5μm | |
| 有拼接*2 | ±(4+0.02L) μm | ±(7+0.02L)μm | ||
| 測量軟件 | VisionX | |||
| 顯示分辨率 | 0.1μm | |||
| 支持觸發測頭 | 不支持 | 支持 | ||
| XY電動座標臺 | X移動范圍 | 100mm | ||
| Y移動范圍 | ———————————— | 100mm | ||
| 承重 | 2kg | 2kg | 5kg | |
| Z向移動范圍 | 35mm(電動) | 75mm(電動) | ||
| 外形尺寸(L×W×H) mm | 500×260×635 | 500×260×635 | 500×325×700 | |
| 重量 | 30kg | 31kg | 40kg | |
| 工作電源 | AC220V/50Hz | |||
| 工作環境 | 溫度10℃~35℃，濕度30~80%，振動<0.002g，低于15Hz | |||
閃測儀VX3200包裝清單Detail
|
名稱 |
貨號 |
宣傳冊 |
操作說明書 |
清單 |
|
閃測儀 |
VX3200 |
|
|
/
|
閃測儀VX3200售后保障Terms
|
名稱 |
貨號 |
保修天數 |
說明 |
|
閃測儀 |
VX3200 |
一年 |
/ |
閃測儀VX3200評價曬單Comment
暫無相關評論
